Sus 3 prioridades para proteger su instalación
- Identificar qué tecnología conviene a su exposición: detección electromagnética de largo alcance, alertas configurables por zona o telecontadores de impactos históricos
- Verificar la conformidad obligatoria con IEC 62858 e IEC 62793, normativas que garantizan prestaciones mínimas certificadas por organismos acreditados
- Diseñar protocolos operativos de evacuación y transferencia a suministro autónomo, basados en datos meteorológicos en tiempo real, no en apreciación subjetiva del riesgo
Rayos en entornos industriales: un riesgo subestimado con consecuencias mayores
Más de 5,5 millones de trabajadores en España (26% del total) declaran haber estado expuestos a condiciones meteorológicas extremas en exteriores, cifra que supera la media europea del 20% según datos certificados del INSST. Esta exposición incluye riesgo eléctrico atmosférico directo: cada descarga de rayo transporta entre 20.000 y 200.000 amperios, una intensidad capaz de electrocutar a un trabajador en segundos o de perforar estructuras metálicas de equipos industriales.
Imaginemos el caso de una planta química Seveso que almacena productos inflamables en tanques exteriores. Durante una tormenta eléctrica intensa, el personal debe evacuar la zona de carga-descarga de camiones cisterna, interrumpir operaciones de mantenimiento en altura y activar sistemas de transferencia automática hacia suministros eléctricos de reserva para proteger procesos críticos. Sin sistema de alerta de rayos en tiempo real, la decisión depende de la apreciación visual del responsable de turno, lo cual genera retrasos peligrosos o evacuaciones prematuras que paralizan la producción innecesariamente.
Los datos de siniestralidad evidencian que las interrupciones de producción vinculadas a fenómenos meteorológicos representan un porcentaje significativo de las pérdidas operativas anuales en sectores como la química, la farmacéutica o la agroalimentaria. De ahí que la implementación de equipos certificados de detección no constituya una inversión opcional, sino una exigencia operativa para instalaciones clasificadas y una recomendación reforzada para cualquier planta con actividades exteriores frecuentes o equipos electrónicos sensibles a sobretensiones.
Tecnologías de detección: del sensor electromagnético a la alerta geolocalizada
El mercado de protección contra rayos industriales se estructura actualmente en torno a tres familias tecnológicas complementarias, cada una con funciones y alcances diferenciados. La selección correcta depende del nivel de riesgo de la instalación, del tipo de actividades a proteger y de las exigencias normativas aplicables al sector.
Redes de detección electromagnética de largo alcance

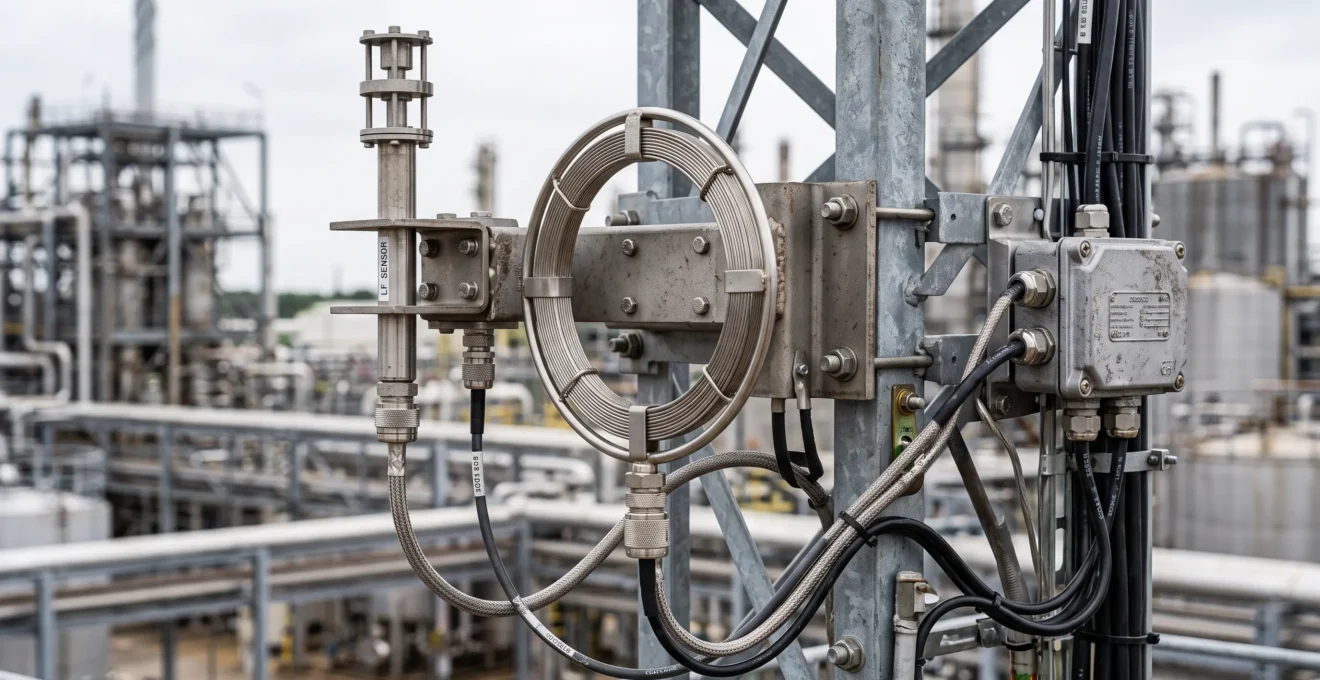

Los sistemas de localización de rayos (LLS, Lightning Locating Systems) funcionan mediante redes de sensores que captan las emisiones electromagnéticas producidas por descargas atmosféricas en frecuencias muy bajas (VLF) y bajas (LF), típicamente entre 3 kHz y 300 kHz. Cada sensor registra el instante exacto de la descarga; la triangulación entre múltiples estaciones permite calcular la localización geográfica del impacto con precisión inferior a 500 metros y la intensidad en kiloamperios.
La cobertura geográfica de estas redes alcanza centenares de kilómetros desde cada sensor, lo cual permite monitorizar regiones enteras con un número limitado de estaciones. Un análisis detallado de la densidad de rayos consolidado por AENOR bajo la norma UNE-EN IEC 62858 establece los principios generales para el cálculo de esta densidad basándose en datos de sistemas LLS, garantizando trazabilidad certificada de cada evento registrado.
Sistemas de alerta de proximidad configurables por zona

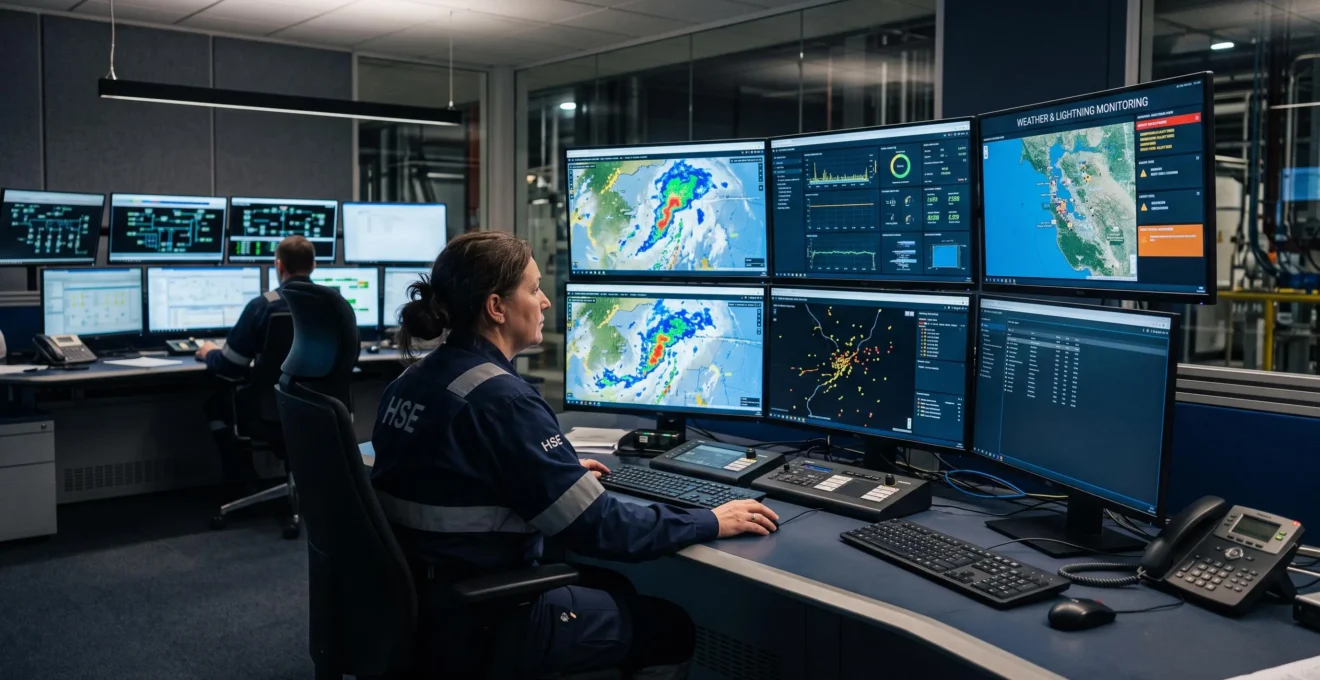

A diferencia de las redes LLS que registran impactos consumados, los sistemas de alerta de proximidad anticipan el riesgo mediante la detección de las fases iniciales de una tormenta eléctrica (campo eléctrico creciente, actividad de pre-descarga). Esto explica por qué son prioritarios en instalaciones donde la evacuación del personal requiere tiempo: plantas Seveso con trabajadores dispersos en múltiples puntos, bases militares con actividades de mantenimiento en pistas, centros logísticos con operaciones de carga en exterior.
Estos equipos emiten alertas automáticas de inicio y fin de riesgo según perímetros predefinidos (radio de 10, 20 o 50 km configurables según criticidad). La transición hacia soluciones de detección de rayos en la industria basadas en datos de alta resolución permite hoy integrar estas alertas directamente en sistemas SCADA o DCS para activar protocolos automáticos: interrupción de actividades exteriores, cierre de válvulas de carga y conmutación al suministro eléctrico de reserva.
La norma UNE-EN IEC 62793:2022 publicada por la Asociación Española de Normalización establece los requisitos técnicos aplicables a estos sistemas de aviso, clasificando los detectores según las fases del ciclo de tormenta que son capaces de identificar (clases A, B, C). Esta certificación garantiza que el sistema cumple prestaciones mínimas verificables, evitando falsas alarmas recurrentes que erosionarían la confianza operativa y paralizarían la producción sin justificación.
Telecontadores locales para trazabilidad de impactos
Los telecontadores (o contadores de impactos) no previenen, sino que registran. Instalados directamente en las estructuras de protección de un sitio específico (pararrayos, mástiles), estos dispositivos captan y almacenan cada descarga que impacta en la instalación protegida, con sello temporal, polaridad e intensidad estimada. Su función principal es el análisis post-incidente: verificar si un daño observado en equipos electrónicos o estructuras corresponde efectivamente a un impacto directo, justificar ante compañías de seguros la causa de siniestros, y optimizar el dimensionamiento de las protecciones existentes.
Esta tecnología resulta complementaria a las alertas de proximidad. Mientras que un sistema de alerta IEC 62793 permite evacuar personal antes del riesgo, el telecontador confirma a posteriori si el riesgo anticipado se ha materializado en impactos reales sobre el sitio, y cuántos. Las normativas actuales privilegian sistemas que combinan ambas capacidades para instalaciones clasificadas, garantizando tanto prevención como trazabilidad documental exigible durante inspecciones reglamentarias.
| Criterio | Detección Electromagnética | Alerta Proximidad | Telecontador Local |
|---|---|---|---|
| Alcance geográfico | Centenares de km (red multi-sensor) | Radio configurable 10-50 km | Solo sitio equipado |
| Datos en tiempo real | Sí, localización e intensidad | Sí, inicio/fin riesgo | No, registro histórico |
| Uso principal | Monitorización regional | Evacuación preventiva personal | Análisis post-incidente |
| Conformidad normativa | IEC 62858 | IEC 62793 | IEC 62305 (protección) |
| Integración SCADA | Posible vía API | Directa (señales automáticas) | Limitada (consulta manual) |
Seleccionar equipos según tipología de instalación y exposición real
La experiencia de implementaciones industriales muestra que la selección de tecnologías de detección debe basarse en tres variables principales: el nivel de riesgo inherente a la actividad (presencia de materiales peligrosos, criticidad de la continuidad operativa), la frecuencia de actividades exteriores que exponen personal, y las exigencias normativas específicas del sector. No existe una solución universal; cada perfil de instalación requiere una combinación adaptada.
- Si su instalación está clasificada Seveso o almacena materiales peligrosos:
Sistema de alerta de proximidad IEC 62793 con integración SCADA obligatoria + telecontador local para trazabilidad post-incidente. La normativa impone demostrar capacidad de evacuación preventiva documentada.
- Si coordina actividades exteriores frecuentes (mantenimiento, logística, construcción):
Alerta de proximidad con notificaciones push hacia responsables de turno, complementada opcionalmente por detección electromagnética regional para análisis estadístico de exposición anual.
- Si opera centros de datos, telecomunicaciones o procesos electrónicos críticos:
Detección electromagnética de alta resolución para anticipar sobretensiones + protección física reforzada (pararrayos, jaulas de Faraday) dimensionada según densidad de rayos local certificada IEC 62858.
Tomemos una situación práctica: una planta química que produce adhesivos inflamables recibe alertas automáticas cuando se detecta actividad eléctrica a menos de 20 km. El sistema interrumpe automáticamente las operaciones de carga de camiones cisterna y transfiere el suministro eléctrico de procesos críticos hacia grupos electrógenos autónomos. Una vez que la alerta de fin de tormenta se emite (ausencia de actividad durante 30 minutos consecutivos), las operaciones se reanidan. Este protocolo reduce drásticamente el riesgo vital para trabajadores expuestos y evita daños materiales por sobretensiones en equipos de control.
En sectores como la defensa o la ingeniería aeroespacial, la prioridad recae sobre la trazabilidad. Los organismos de certificación exigen demostrar que cada estructura metálica crítica (hangares, antenas de comunicación) ha sido inspeccionada tras tormentas intensas. Los telecontadores proporcionan registros objetivos que permiten priorizar inspecciones según intensidad real de impactos, optimizando recursos técnicos limitados. La tendencia del sector apunta hacia arquitecturas híbridas que combinan sensores inteligentes con capacidades de procesamiento local (edge computing), reduciendo latencia entre detección y acción automática.
Marco normativo: IEC 62858, IEC 62793 y reglamentación nacional
El cumplimiento normativo constituye el fundamento técnico y jurídico de cualquier sistema de detección de rayos industrial. A nivel internacional, dos normas IEC estructuran el mercado. La IEC 62858, ratificada como UNE-EN IEC 62858:2019, fija los principios de cálculo de densidad de rayos basándose en sistemas LLS, estableciendo niveles mínimos de rendimiento para producir datos certificables en estudios de riesgo.
La IEC 62793, adoptada como UNE-EN IEC 62793:2022, regula sistemas de aviso de tormentas, definiendo prestaciones exigibles según la clase de detector (A, B o C) en función de las fases del ciclo identificables. Los especialistas recomiendan verificar certificaciones emitidas por organismos acreditados (AENOR, bureaux ISO/IEC 17020) y no simples declaraciones auto-firmadas.
A nivel nacional, la normativa española para instalaciones clasificadas (Real Decreto ICPE, directiva Seveso III) impone evaluaciones de riesgos incluyendo fenómenos naturales previsibles. Para instalaciones Seveso alto, las autoridades exigen demostración de medidas preventivas operativas durante inspecciones periódicas, incluyendo sistemas de alerta certificados y protocolos documentados. La Ley de Prevención de Riesgos Laborales sitúa al empleador como responsable de proteger trabajadores expuestos a riesgos meteorológicos identificables.
Atención: Las normativas IEC evolucionan regularmente para integrar avances tecnológicos. La versión IEC 62793 vigente en 2026 puede incluir requisitos adicionales respecto a versiones anteriores. Verifique sistemáticamente qué edición de la norma es exigible en su jurisdicción y asegúrese de que el sistema seleccionado ha sido certificado conforme a esa edición específica. Una certificación obsoleta no garantiza conformidad actual.
- La selección de equipos debe basarse en un estudio de riesgos específico del sitio (densidad local de rayos, actividades exteriores, materiales almacenados).
- El dimensionamiento de sistemas de protección requiere cálculos normalizados según IEC 62305 (no abordados exhaustivamente aquí).
- La implementación debe ser validada por un bureau de control acreditado y certificado.
- Las normativas nacionales (ICPE en Francia, RD en España) evolucionan: verificar versiones vigentes en 2026.
Riesgos identificados:
- Un sistema mal dimensionado puede generar falsa sensación de seguridad sin proteger realmente.
- La ausencia de alerta en tiempo real puede dejar personal expuesto en zona de riesgo durante tormenta.
- En sitios Seveso, un impacto de rayo no detectado puede desencadenar accidente mayor (explosión, incendio, emisión tóxica).
Consulte obligatoriamente: Bureau de control acreditado en protección contra rayos, ingeniero especializado certificado según normativa nacional, organismo de inspección acreditado ISO/IEC 17020.
Sus dudas sobre equipos de detección de rayos
¿Cuál es el coste aproximado de un sistema de detección de rayos para una planta industrial?
La inversión varía según tamaño y complejidad. Los sistemas de alerta basados en servicios cloud sin hardware local parten de presupuestos anuales de varios miles de euros, mientras que redes con telecontadores pueden requerir inversiones iniciales superiores. El retorno se materializa tras evitar una sola parada no planificada, cuyos costes superan la cuota anual del servicio.
¿Requieren los equipos instalación de hardware en el sitio o funcionan en la nube?
Las soluciones actuales más implementadas funcionan sin instalación de hardware ni software local. Los datos provienen de redes de sensores regionales operadas por el proveedor; el cliente accede a alertas vía interfaces web o APIs integrables en SCADA. Solo los telecontadores requieren instalación física en estructuras de protección, tarea ejecutable en pocas horas.
¿Cómo se evitan las falsas alarmas que interrumpirían la producción innecesariamente?
Los sistemas certificados IEC 62793 integran algoritmos de filtrado que distinguen actividad eléctrica atmosférica real de interferencias electromagnéticas industriales (motores, transformadores). Los datos indican que las tasas de falsas alarmas de equipos certificados se sitúan por debajo del 5% cuando el perímetro de alerta está correctamente dimensionado. La configuración inicial por un experto resulta determinante para ajustar umbrales de sensibilidad según el perfil de riesgo aceptable.
¿Qué mantenimiento requieren estos sistemas?
Las soluciones cloud presentan la ventaja de no requerir mantenimiento por parte del cliente: el proveedor garantiza funcionamiento continuo de la red de sensores y actualización de algoritmos. Para telecontadores locales instalados físicamente, se recomienda inspección visual anual y verificación de conectividad, operaciones que raramente superan una jornada técnica. Las normativas actuales privilegian sistemas que minimizan carga de mantenimiento para concentrar recursos HSE en protocolos operativos, no en gestión técnica de equipos.
¿Es obligatorio contar con detección de rayos para instalaciones ICPE o Seveso?
La normativa española no impone explícitamente la instalación de sistemas de detección para todas las ICPE, pero sí exige evaluación de riesgos naturales previsibles y medidas de prevención proporcionales. Para instalaciones Seveso con materiales peligrosos, las autoridades competentes pueden considerar la ausencia de sistema de alerta como deficiencia durante inspecciones si la evaluación de riesgos identifica tormentas eléctricas como amenaza significativa. La tendencia regulatoria apunta hacia exigencias reforzadas en este ámbito.
¿Cómo se demuestra el retorno de inversión (ROI) de estos equipos?
El ROI se calcula comparando el coste anual del sistema con las pérdidas evitadas: interrupciones de producción (coste horario multiplicado por horas de parada), daños en equipos electrónicos sensibles, y prima de seguros (algunas aseguradoras aplican descuentos a instalaciones con detección certificada). Un solo incidente mayor evitado amortiza típicamente varios años de servicio. La trazabilidad proporcionada facilita además negociaciones con aseguradoras tras siniestros, acelerando indemnizaciones.
Los equipos de detección de rayos han evolucionado desde dispositivos periféricos hacia componentes centrales de estrategias HSE industriales. La conformidad con IEC 62858 e IEC 62793 no representa una exigencia burocrática, sino la garantía de prestaciones técnicas verificables que protegen vidas y activos críticos. Cada responsable de planta enfrenta hoy la decisión de basar la protección de su instalación en apreciaciones subjetivas o en datos objetivos certificados. La segunda opción reduce riesgos vitales, optimiza continuidad operativa y demuestra ante autoridades y aseguradoras un enfoque profesional de la gestión de riesgos meteorológicos.
