Las terrazas urbanas enfrentan cada vez más el desafío del calor extremo debido al cambio climático y el efecto de isla de calor en las ciudades. Un toldo de aluminio representa la solución más eficiente para crear espacios exteriores habitables durante todo el año, combinando propiedades termorreguladoras excepcionales con durabilidad estructural. La capacidad del aluminio para reflejar hasta el 95% de la radiación solar directa lo convierte en el material ideal para sistemas de sombreado arquitectónico. Su bajo peso específico permite diseños extensos sin comprometer la seguridad estructural, mientras que su resistencia a la corrosión garantiza décadas de funcionamiento sin mantenimiento intensivo.
Propiedades termorreguladoras del aluminio en estructuras de sombreado
El aluminio destaca como material termorreguladórico debido a su estructura cristalina cúbica centrada en las caras, que facilita la transferencia rápida del calor desde la superficie expuesta hacia el ambiente circundante. Esta característica fundamental explica por qué los toldos fabricados con perfiles de aluminio mantienen temperaturas superficiales significativamente menores que estructuras equivalentes en otros metales o materiales sintéticos.
Conductividad térmica del aluminio extruido serie 6063-T5
La aleación 6063-T5, estándar en la industria de carpintería de aluminio, presenta una conductividad térmica de 201 W/(m·K), aproximadamente cinco veces superior al acero estructural. Esta propiedad permite que el calor absorbido por la estructura del toldo se disipe rápidamente hacia el aire circundante, evitando la acumulación térmica que caracteriza a otros materiales de construcción.
El proceso de extrusión confiere al perfil una estructura granular homogénea que optimiza la transferencia de calor en todas las direcciones. Los perfiles tubulares típicos de 50x30mm o 40x40mm utilizados en brazos de toldos presentan un área superficial específica elevada, maximizando el intercambio térmico convectivo con el ambiente.

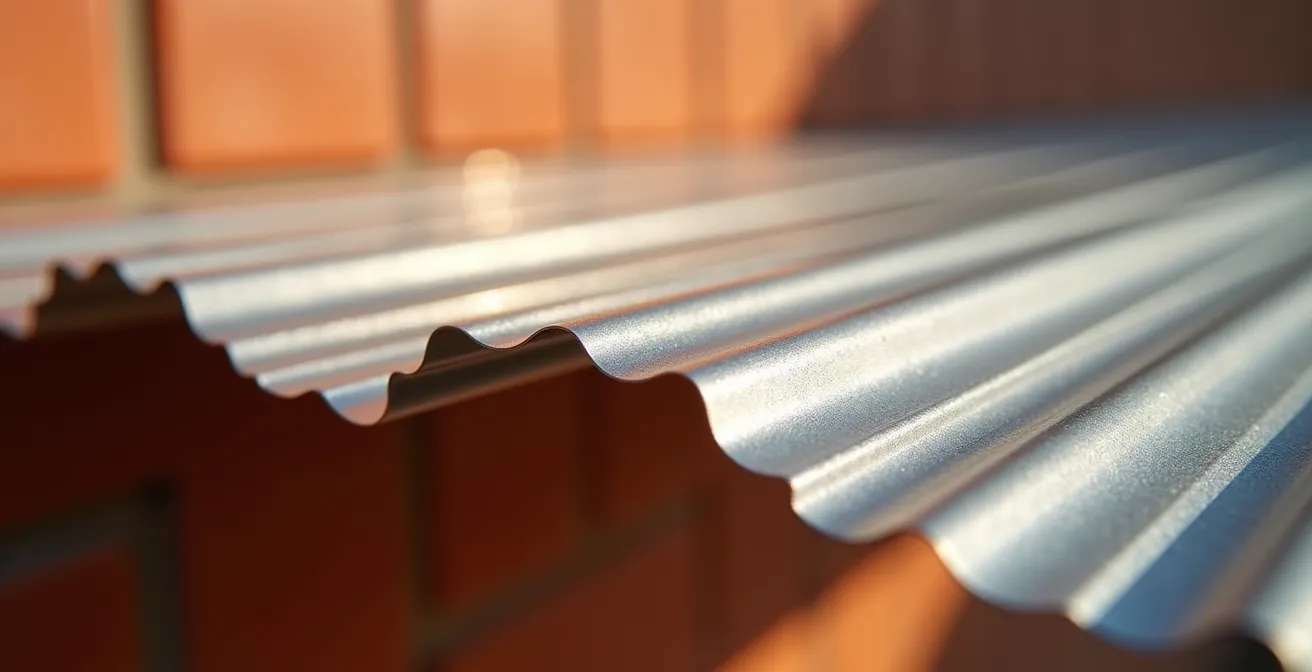

Reflectancia solar y coeficiente de absorción en aleaciones de aluminio
El aluminio natural exhibe una reflectancia solar del 80-90% en el espectro visible, reduciéndose al 40-60% en el infrarrojo cercano debido a la oxidación superficial natural. Los tratamientos de anodizado incrementan esta reflectancia hasta el 95% mediante la formación controlada de una capa de óxido de aluminio cristalino que actúa como espejo selectivo.
La reflectancia solar elevada del aluminio anodizado reduce la ganancia térmica de la terraza en un 70-80% comparado con estructuras sin sombreado, según estudios de eficiencia energética en edificaciones.
El coeficiente de absorción solar del aluminio anodizado natural oscila entre 0.15-0.25, significativamente menor que materiales convencionales como el acero pintado (0.50-0.70) o el PVC (0.60-0.85). Esta diferencia se traduce en temperaturas superficiales del toldo entre 15-25°C menores durante las horas de mayor radiación solar.
Disipación del calor radiante mediante perfiles tubulares huecos
Los perfiles tubulares huecos utilizados en estructuras de toldos funcionan como intercambiadores de calor pasivos debido al efecto chimenea que se genera en su interior. El aire calentado en la zona inferior del perfil asciende por convección natural, siendo reemplazado por aire más fresco que ingresa por la parte inferior, creando un flujo continuo de refrigeración.
La geometría tubular rectangular típica (50x30mm con espesor de 2mm) proporciona una relación óptima entre rigidez estructural y capacidad de disipación térmica. El área de intercambio interno del perfil representa aproximadamente el 40% del área externa, duplicando efectivamente la superficie disponible para transferencia de calor.
Comparativa de rendimiento térmico: aluminio vs acero galvanizado vs PVC
| Material | Conductividad (W/m·K) | Reflectancia solar (%) | Temperatura máxima (°C) | Coeficiente absorción |
|---|---|---|---|---|
| Aluminio 6063-T5 | 201 | 80-95 | 45-55 | 0.15-0.25 |
| Acero galvanizado | 45 | 25-35 | 65-75 | 0.50-0.70 |
| PVC extruido | 0.17 | 15-25 | 70-85 | 0.60-0.85 |
Los datos comparativos demuestran la superioridad térmica del aluminio en aplicaciones de sombreado exterior. La temperatura superficial máxima del aluminio durante exposición solar directa permanece 20-30°C por debajo de materiales alternativos, creando condiciones de confort significativamente superiores en la terraza protegida.
Sistemas de anclaje y resistencia estructural en toldos de aluminio
La seguridad estructural de un toldo de aluminio depende críticamente del diseño y dimensionamiento de los sistemas de anclaje, que deben resistir cargas de viento, peso propio y sobrecargas de uso según las normativas vigentes. El cálculo estructural considera factores como la superficie expuesta, altura de instalación, zona climática y tipología de soporte, determinando las especificaciones técnicas de fijaciones y elementos estructurales.
Cálculo de cargas de viento según normativa CTE DB SE-AE
El Código Técnico de la Edificación establece que los toldos deben resistir presiones de viento de al menos 0.8 kN/m² en zonas de baja exposición, incrementándose hasta 1.2 kN/m² en ubicaciones de alta exposición como áticos o fachadas orientadas a vientos dominantes. La presión efectiva sobre el toldo se calcula mediante la fórmula: q = 0.5 × ρ × v² , donde ρ es la densidad del aire y v la velocidad del viento de diseño.
Para una terraza urbana típica con toldo de 4×3 metros instalado a 15 metros de altura, la carga de viento de diseño alcanza aproximadamente 1440 N (146 kg-fuerza) distribuidos sobre la superficie. Esta carga se transmite a través de los brazos articulados hacia los puntos de anclaje en fachada, requiriendo fijaciones dimensionadas para resistir fuerzas de tracción superiores a 2000 N por punto de anclaje.
Fijaciones mecánicas con tornillería de acero inoxidable A4
Los sistemas de fijación emplean tornillos de acero inoxidable austenítico AISI 316L (designación europea A4) con resistencia a la corrosión superior en ambientes marinos y urbanos contaminados. Los tornillos de métrica M12 o M16 con longitud de anclaje mínima de 120mm garantizan la resistencia estructural requerida en muros de hormigón o fábrica de ladrillo.
El diseño del anclaje incluye tacos químicos de resina epoxi-acrilato con resistencia característica a tracción superior a 25 kN por punto de fijación. La distribución típica contempla 4-6 puntos de anclaje para toldos de dimensiones estándar, con separación mínima de 300mm entre fijaciones para evitar interferencias en la distribución de tensiones en el soporte.
Brazos articulados telescópicos con tensor de cable de acero
Los brazos articulados constituyen el elemento estructural crítico que transmite las cargas desde la lona hacia los anclajes de fachada. El diseño telescópico permite la extensión variable desde 1.5 hasta 4.0 metros según las necesidades de sombreado, manteniendo la rigidez estructural mediante perfiles tubulares de aluminio 6063-T5 con momento resistente optimizado.
El sistema de tensado incorpora cables de acero inoxidable de 4mm de diámetro con carga de rotura superior a 1600 kg-fuerza. La tensión del cable se regula mediante mecanismos de tornillo sin fin que permiten ajustes precisos de la geometría de la lona, compensando las deformaciones por temperatura y asegurando la evacuación eficiente del agua de lluvia.
Sistemas de motorización somfy RTS y sensores climáticos sunis
La motorización mediante motores tubulares Somfy de la serie RTS (Radio Technology Somfy) proporciona control remoto y automatización inteligente del toldo. Los motores de 20-30 Nm de par nominal pueden accionar toldos de hasta 25 m² de superficie con consumos energéticos inferiores a 150W durante el ciclo de apertura/cierre.
Los sensores climáticos Sunis IO integran tecnología de medición de luminosidad solar y velocidad de viento, programando la apertura automática del toldo cuando la intensidad lumínica supera los 25.000 lux y el repliegue inmediato si la velocidad del viento excede los 39 km/h. Esta automatización prolonga significativamente la vida útil del sistema al evitar exposición a condiciones climáticas adversas. Puede encontrar más información sobre sistemas de toldos avanzados en alsol-espana.es .
Tratamientos superficiales y durabilidad del aluminio exterior
La durabilidad excepcional de los toldos de aluminio se fundamenta en los tratamientos superficiales especializados que protegen el metal base contra la corrosión, abrasión y degradación por radiación UV. El anodizado representa el tratamiento estándar más efectivo, creando una capa de óxido de aluminio controlada que incrementa la resistencia a la intemperie hasta 25-30 años en ambientes urbanos normales.
El proceso de anodizado sulfúrico genera una película de Al₂O₃ con espesor típico de 15-20 micrones, proporcionando dureza superficial de 300-500 HV y resistencia a la abrasión superior al aluminio natural en factor 10. Esta capa cristalina presenta estructura porosa controlada que permite el sellado con sales de níquel o acetato de cobalto, mejorando la resistencia a la corrosión en atmósferas agresivas.
Los acabados lacados con pinturas poliéster o poliuretano de alta durabilidad ofrecen alternativas cromáticas amplias manteniendo prestaciones de protección comparables. Las pinturas formuladas con resinas fluoropoliméricas (PVDF) exhiben resistencia excepcional al chalking y fading , conservando el aspecto estético durante décadas sin mantenimiento específico.
La corrosión galvánica, fenómeno crítico en estructuras mixtas, se previene mediante el diseño cuidadoso de las uniones entre aluminio y otros metales. Los elementos de acero inoxidable utilizados en tornillería y herrajes presentan potencial electroquímico compatible, minimizando las corrientes galvánicas que podrían comprometer la integridad estructural a largo plazo.
Los tratamientos superficiales adecuados extienden la vida útil de un toldo de aluminio hasta 25-30 años con mantenimiento mínimo, representando una inversión más rentable que alternativas en otros materiales con ciclos de vida menores.
Tipologías de lonas técnicas para toldos de aluminio
La selección de la lona determina las prestaciones finales del toldo en términos de protección solar, permeabilidad al aire, resistencia mecánica y durabilidad. Las lonas técnicas modernas combinan fibras sintéticas de alta tenacidad con tratamientos específicos para optimizar su comportamiento en aplicaciones de sombreado arquitectónico. La evolución tecnológica ha producido materiales con prestaciones superiores que superan ampliamente las limitaciones de las lonas tradicionales de algodón o lino.
Tejidos acrílicos sunbrella con tratamiento cleangard
Los tejidos acrílicos Solution Dyed de la marca Sunbrella representan el estándar de calidad en lonas para toldos premium. El proceso de hilado en masa ( solution dyeing ) incorpora los pigmentos durante la formación de la fibra, garantizando estabilidad cromática superior a 1500 horas de exposición UV según norma AATCC 16-3. La resistencia a la decoloración supera en 300% a tejidos teñidos convencionalmente.
El tratamiento Cleangard proporciona propiedades hidro y oleorrepelentes mediante aplicación de fluoropolímeros que modifican la energía superficial del tejido. Esta tecnología facilita la autolimpieza de la lona, reduciendo la adherencia de suciedad y contaminantes atmosféricos. La capacidad de limpieza con agua a presión minimiza los requerimientos de mantenimiento especializado.
La estructura del tejido acrílico Sunbrella combina urdimbre y trama con títulos de 320-400 dtex, resultando en densidades de 280-350 g/m² que proporcionan resistencia a tracción superior a 150 daN/5cm en ambas direcciones. La estabilidad dimensional se mantiene dentro del ±2% tras ciclos de humectación-secado, evitando deformaciones permanentes que comprometerían la estética y funcionalidad del toldo.
Lonas microperforadas soltis con factor de apertura controlado
Las lonas microperforadas de la serie Soltis están fabricadas con fibras de poliéster de alta tenacidad recubiertas con PVC plastificado, incorporando perforaciones microscópicas calibradas que permiten ventilación controlada manteniendo la protección solar. El factor de apertura, definido como el porcentaje de superficie perforada, varía entre 3-17% según el modelo específico.
Un factor de apertura del 5% (modelo Soltis 92) bloquea el 95% de la radiación solar directa mientras permite el paso del aire, reduciendo la acumulación de calor bajo el toldo y mejorando el confort térmico. La ventilación natural creada por las microperforaciones elimina el efecto «bolsa» característico de lonas impermeables en condiciones de viento, incrementando la estabilidad estructural del toldo.
La durabilidad de las lonas Soltis alcanza 10-15 años en
condiciones de exposición urbana normal, extendiéndose hasta 20 años en ambientes marinos o industriales severos gracias al recubrimiento de PVC de alto rendimiento. El peso específico de 520-680 g/m² proporciona resistencia mecánica excepcional con resistencia a tracción superior a 280 daN/5cm en dirección de urdimbre.
La tecnología de recubrimiento bicapa incorpora una primera capa de adhesión que garantiza la unión permanente entre fibra y PVC, seguida de una capa superficial formulada con aditivos UV que previenen la degradación fotoquímica. Los estabilizadores de luz HALS (Hindered Amine Light Stabilizers) absorben la radiación UV-A y UV-B, manteniendo las propiedades mecánicas y estéticas durante toda la vida útil del tejido.
Membranas de PVC serge ferrari con tecnología précontraint
La tecnología Précontraint desarrollada por Serge Ferrari representa una innovación revolucionaria en membranas arquitectónicas para aplicaciones de sombreado permanente. El proceso de preestresado biaxial elimina las deformaciones residuales del tejido, garantizando estabilidad dimensional excepcional bajo cargas de tracción sostenidas. Esta característica resulta crítica en instalaciones de gran formato donde las deformaciones diferenciales pueden comprometer la integridad estructural.
Las membranas Ferrari Serie 1002 combinan fibras de poliéster de 1100 dtex con recubrimiento de PVC plastificado de 610 g/m², alcanzando resistencias a tracción de 420/400 daN/5cm en direcciones principales. El módulo elástico elevado (superior a 800 daN/5cm al 1% de deformación) minimiza las deflexiones bajo cargas de viento, manteniendo la geometría de diseño durante toda la vida útil.
Las membranas Précontraint mantienen estabilidad dimensional inferior al ±0.5% tras 10 años de exposición, comparado con el ±3-5% típico de tejidos convencionales, reduciendo significativamente los requerimientos de retensado.
La superficie PVDF (fluoruro de polivinilideno) proporciona propiedades autolimpiantes excepcionales mediante el fenómeno de fotocatálisis. Los contaminantes orgánicos se descomponen bajo radiación UV, siendo evacuados por escorrentía pluvial sin requerir limpieza manual. Esta característica es particularmente valiosa en entornos urbanos con alta contaminación atmosférica donde la acumulación de partículas puede degradar significativamente el aspecto estético del toldo.
Sistemas de tensado y guías laterales ZIP para lonas
Los sistemas de tensado perimetral determinan la distribución uniforme de esfuerzos en la lona, evitando concentraciones de tensión que pueden generar desgarros o deformaciones permanentes. El diseño del perfil de guía considera la geometría del toldo, características del tejido y cargas de viento esperadas para optimizar la transmisión de fuerzas hacia la estructura de soporte.
Las guías laterales ZIP incorporan cremalleras de alta resistencia fabricadas en PVC flexible que permiten el deslizamiento suave de la lona durante los ciclos de apertura y cierre. El sistema de tensado lateral elimina el flameo de los bordes bajo condiciones de viento moderado, mejorando el confort acústico y prolongando la vida útil del tejido al reducir la fatiga mecánica por flexión cíclica.
El mecanismo de reglaje incluye tensores de leva que permiten ajustes precisos de la tensión perimetral, compensando las variaciones dimensionales del tejido por temperatura y humedad. La tensión óptima se establece en 2-4 daN/m de perímetro, suficiente para eliminar arrugas sin generar esfuerzos excesivos que comprometan la resistencia a largo plazo del material.
Los herrajes de fijación emplean aleaciones de aluminio anodizado o acero inoxidable AISI 316L para garantizar compatibilidad galvánica con la estructura del toldo. Los elementos de unión incluyen sistemas de liberación rápida que facilitan el desmontaje de la lona para operaciones de limpieza o mantenimiento sin requerir herramientas especializadas.
Configuraciones arquitectónicas específicas para terrazas urbanas
Las terrazas urbanas presentan condicionantes específicos que requieren soluciones de sombreado adaptadas a las limitaciones espaciales, normativas urbanísticas y condiciones microclimáticas particulares. La densificación urbana genera efectos de canalización de viento entre edificaciones que pueden incrementar las cargas sobre los toldos hasta 40% respecto a condiciones de campo abierto, requiriendo análisis estructurales específicos para cada ubicación.
Las restricciones de altura y voladizo impuestas por las ordenanzas municipales condicionan el diseño del toldo, limitando las dimensiones máximas y requiriendo soluciones compactas que maximicen la superficie de sombreado dentro de las limitaciones reglamentarias. En centros históricos, las restrictriones estéticas adicionales pueden requerir acabados específicos que armonicen con el entorno arquitectónico existente.
La orientación de la terraza determina el patrón de soleamiento durante el día, condicionando la tipología de toldo más adecuada. Terrazas orientadas al sur requieren sistemas de gran extensión para proporcionar sombra efectiva durante las horas centrales del día, mientras que orientaciones este-oeste se benefician de toldos verticales que bloqueen la radiación solar de bajo ángulo durante mañana y tarde.
El microclima urbano, caracterizado por temperaturas superiores en 2-5°C respecto a zonas periféricas debido al efecto isla de calor, incrementa la importancia de la protección solar efectiva. Los toldos de aluminio con lonas de alta reflectancia pueden reducir la temperatura superficial de la terraza hasta 15°C, creando condiciones de confort que permiten el uso del espacio exterior durante las horas de mayor calor.
Las configuraciones de toldo cofre representan la solución óptima para terrazas urbanas expuestas a contaminación atmosférica elevada, protegiendo completamente la lona cuando el toldo se encuentra recogido. El sistema de recogido automático mediante sensores de lluvia previene el deterioro del tejido por exposición a precipitaciones ácidas características de entornos urbanos industriales.
¿Cómo puede un simple toldo transformar completamente su experiencia en la terraza durante los meses más calurosos? La respuesta reside en la combinación sinérgica de propiedades termorreguladoras del aluminio, tecnologías avanzadas de tejidos técnicos y sistemas de control automatizado que adaptan la protección solar a las condiciones ambientales en tiempo real. Esta integración tecnológica convierte el toldo de aluminio en un sistema inteligente de climatización pasiva que reduce significativamente el consumo energético del hogar mientras mejora exponencialmente el confort en espacios exteriores.
